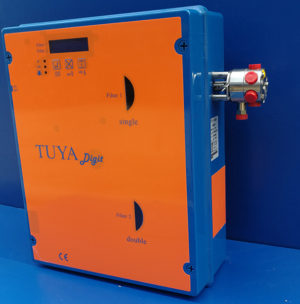

Distributeur pilote TUYA Digit double

Pour systèmes à double filtre, alternant, compris de programmeur

commande les chambres à membrane à simple effet avec rappel par ressort. Le distributeur pilote a son propre programme interne (il ne nécessite pas ni programmeur ni automate).

Connexion pour six chambres à membrane par cylindre, pilote programmable à 6 phases (5 phases de régénération).

Opération :

  • volumetrique
  • temporisée
  • avec signal externe (analyseur, pressostat)

Avec montre quotidienne interne.

Sorties à relais (n.o. / n.f.):

REL1: programme supplémentaire (activation avant, pendant ou après la régénération – durée programmable)
REL2: deuxième programme supplémentaire programmable (comme ci-dessus)
REL3: alarme générique
REL4: vanne de fonctionnement filtre 1 (ajouter électrovanne) ou un contact pendant l’alimentation en eau traitée et un contact pendant la régénération
REL5: vanne de fonctionnement filtre 2 (ajouter électrovanne) ou un contact lors de l’alimentation en eau traitée et un contact lors de la régénération

Sortie analogique:

4 – 20 mA: signal de fonctionnement et alarme générale

Entrées (NO):

WM: Le compteur d’eau lance son impulsion
IN1: Arrêt de la régénération à distance (interrompre une régénération en vigueur)
IN2: Démarrer la régénération ou Arrêter (bloquer le début d’une régénération)
IN3: Ouverture / fermeture de la vanne à distance

Nr. commande

TUYA digit double n.o.24V 50-60Hz290520
230/24V 50-60Hz290521
TUYA digit double n.f.24V 50-60Hz290530
.230/24V 50-60Hz290531
Set de raccordsEau/Air2 x 290405

Données techniques

Connexion au réseau :24 Volt 50-60Hz o 230/24V 50-60Hz
Absorption rendement commande :2,5 VA
Temps de commutation :10 secondesos
Indice de protection :IP 54
Synchronisation :Inclus dans la livraison
Moyen de commande :air ou eau (exemptes de tout corps étranger)
Pression maximale :8 bar
Pression pour le test :16 bar
Diamètre intérieur du tuyau :2 mm
Température ambiante :entre 5° et 40 °C
Raccordement aux vannes :6
Filettatura:1/8” femmina, lunghezza filettatura mass. 10 mm
Peso:5, kg
Dimensions:largeur 400, hauteur 390, profondeur 130 mm,
laisser un espace à gauche 50
Relais de sortie :5, contacts NO/NF
Programme supplémentaire 1 et 2
Alarme
Dosage
Vanne de service
Sans potentiel, max. 250V 1,5A 250VA charge initiale (*)
(*) avec transformateur à prise 230/24V 50-60 Hz n’utiliser pas la sortie de courant
Sortie analogique :

Fiche N/L
4-20mA avec séparation galvanique (charge max. 250 ohm)
Entrées :5 N.O.
Arrêt régénération
Démarrage ou Arrêt régénération
Vanne de service
Hold régénération
Filtre contre-brouillage :inclus (type EMI)
Transformateur interne :9-12V 50-60Hz
Tension démarreur interne :12V 50-60Hz
Compteur régénérations :inclus
Certifications :CE et RoHS

Matériaux:

Matériaux:
Broche de réglage: acier inoxydableAnneaux: perbutan
Joint en téflon: Téflon
Ressort: acier inoxydableBoîte: PC Polycarbonate
Vanne rotative: acier inoxydableJoint en caoutchouc: caoutchouc
